E-Serie

Ein Van mit offenen hinteren Türen und einem eingesetzten Rollstuhllift.

BraunAbility E-Serie
Rollstuhllifte, auf die Sie sich verlassen können.

Der Rollstuhllift für das Wesentliche

Die E-Serie ist das Zugpferd der nächsten Generation einer Marke, die für hochwertige Rollstuhllifte steht. BraunAbility, seit über 40 Jahren ein verlässlicher Partner, hat den Rollstuhllift neu erfunden. Die moderne Variante eines einfachen, effizienten und zuverlässigen Lifts. Die E-Serie weist aber auch einen Vorteil auf, der nicht auf Anhieb erkennbar ist. Seine unübertroffene Plattformstabilität.

Bitte erlauben Sie allen Cookies, um dieses Video anzusehen.

Für weitere Informationen und Anfragen kontaktieren Sie uns bitte.

  BraunAbility


Erstklassige Verwindungssteifigkeit

Wir haben die Verwindungssteifigkeit der Plattform revolutioniert und eine Verbesserung um 300 Prozent erzielt. Diese erhöhte Steifigkeit wurde durch die geschlossene Kastenbauweise bei den parallelen Armen realisiert.

Auf einem Standard-Rollstuhllift mit parallelen Doppelarmen biegt sich die Plattform unter ungleichmäßigen Belastungen, wodurch sie zu schwingen beginnt und sich neigt. Die Person auf der Plattform könnte dadurch ein unangenehmes Gefühl oder gar Angst bekommen. Bedenken Sie, dass man allein durch die Position auf der Plattform Gefährdungen ausgesetzt ist.

Bei den Rollstuhlliften der E-Serie ist das ganz anders, da die Stabilität für ein angenehmes Nutzererlebnis sorgt.

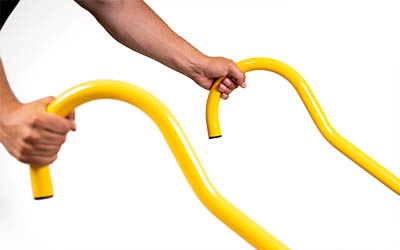

Hände greifen nach den Handläufen.

Konforme Bauweise des Handlaufs

Die gut sichtbaren gelben Handläufe liefern sowohl dem Rollstuhlfahrer als auch allen, die auf der Plattform stehen, Stabilität. Dank der Hakenform können die Handläufe auf verschiedene Arten ergriffen werden, was für Komfort und Stabilität sorgt. Die Handläufe der E-Serie sind natürlich EN 1756-konform.

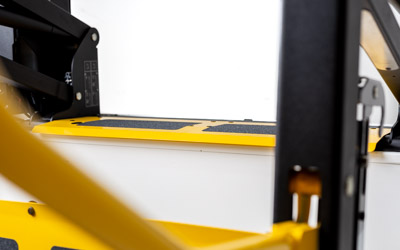

Ein Blick aus kleinem Winkel über die sehr niedrige Schwelle der E-Serie.

Niedrige Schwelle

Um den Kopfraum beim Verladen eines Passagiers in das Fahrzeug zu maximieren, haben wir der Bodenplatte oder Schwelle das niedrigstmögliche Profil verliehen. Auch, wenn sich der Lift in der verstauten Position befindet, bleibt die Schwelle sehr niedrig und verursacht keine Stolpergefahr. Eine wichtige Voraussetzung, wenn die Strecke durch den Lift als Notausgang genutzt werden soll.

Plattformtypen

Die E-Serien Plattformlifte werden in 3 verschiedenen Plattformtypen geliefert, nämlich Folding, Split oder Solid. Alle sind gut erprobte Plattformen die ihre jeweils ihre eigenen Vorteile haben. Wählen Sie den Plattformtyp der am besten zu Ihrer Anpassung passt.

E-Series folding platform wheelchair lift.
Folding Plattform
Maximale Länge bei geringster Höhe
Wie der Name schon sagt, faltet sich dieser Plattformtyp beim Verstauen horizontal. Da es sich um eine effektiv lange Plattform handelt, die aber beim Verstauen kurz wird, kann sie auch in Fahrzeugen mit niedrigem Dach installiert werden. Dies ist für längere Mobilitätsgeräte nützlich, die den zusätzlichen Plattformraum benötigen, wie Scooter und Elektrorollstühle. Eine weitere mögliche Verwendung des Faltdesigns besteht darin, die verstaute Plattform unter der Heckscheibe aufzubewahren. Auf diese Weise wird dem Fahrer und den Beifahrern die Sicht durch die Scheibe nicht versperrt.

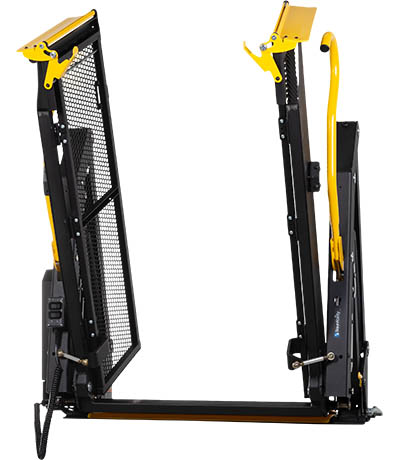

E-Series split platform wheelchair lift.
Split Plattform
Aus der Sicht und aus dem Weg
Dieser Plattformtyp lagert sich, indem er sich mittig aufteilt und jedes Teil gegen die Seiten des Fahrzeugs hochklappt. In dieser gelagerten Position ist der Lift außerhalb der Sicht und aus dem Weg, welches bedeutet das der Einstieg des Fahrzeuges zum ein- und aussteigen benutzt werden kann. Somit blockiert der Lift nicht den Ausstieg im Falle einer Notsituation. Die Schwelle des Fahrzeugbodens zum Anheben ist die derzeit niedrigste auf dem Markt und erleichtert somit das Beladen und verhindert ein Stolperrisiko.
E-Series solid platform wheelchair lift.
Solid Plattform
Die Standartplattform
Das wahrscheinlich klassischste Design einer Plattform für einen Rollstuhllift. Da eine solide Plattform weniger bewegliche Teile als ein anderer Typ von Plattform hat, reduziert sich die Anzahl der Justagen während der Installation auf ein Minimum. Die geringe Tiefe der erlaubt mehr Platz für Sitze innerhalb des Fahrzeuges. Die Solid Plattform ist für seitliche und hintere Installationen designed.

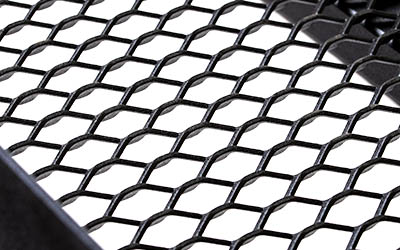

Nahaufnahme eines Metalloberflächengriffs

Rutschfeste Oberfläche

Das Streckmetall der Plattform sorgt für einen rutschfesten Halt für Schuhe und Reifen. Ein weiterer Vorteil des Streckmetalls sind die Löcher, die Schmutz, Schnee und Schlamm vor dem Betreten des Fahrzeugs durch den Boden fallen lassen.

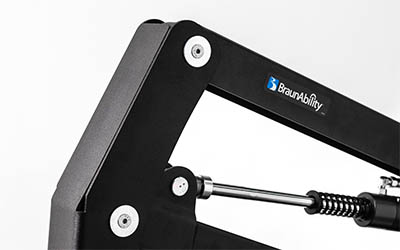

Vergrößern Sie ein Produktteil, um es anzuzeigen

Oberflächenbeschichtung

Die Rollstuhllifte der E-Serie sind mit einer hochwertigen Pulverbeschichtung versehen. Dadurch erhalten die Lifte einen hochwirksamen Schutz vor Kratzern sowie unansehnlichen Fingerabdrücken. Ein Lift der E-Serie bleibt auch in Gebieten mit hoher Luftfeuchtigkeit lange Zeit wie neu und funktionstüchtig.

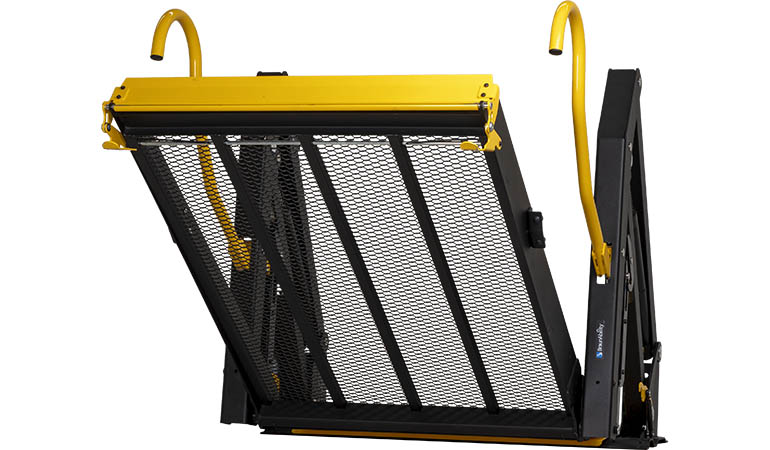

Rollstuhllift der E-Serie

Als Arbeitspferd konzipiert

Diese Lifte sind einfach und zuverlässig gebaut. Damit sie bei jeder Verwendung funktionieren, unabhängig davon, ob das mehrmals am Tag oder einmal im Jahr vorkommt. Ob heiß oder kalt, bei Regen oder Schnee, die Lifte der E-Serie ermöglichen Menschen auf der ganzen Welt den Zugang in Fahrzeuge.

Ziel der E-Serie ist es, sich auf das Wesentliche zu konzentrieren. Es gibt keine unnötigen oder kostspieligen exklusiven Merkmale. Das Design ist einfach und die Ersatzteile sind quer durch die gesamte Baureihe universell austauschbar. Als zusätzlichen Bonus bedeutet dieses Design auch weniger potenzielle Ausfallursachen und weniger Servicebedarf.

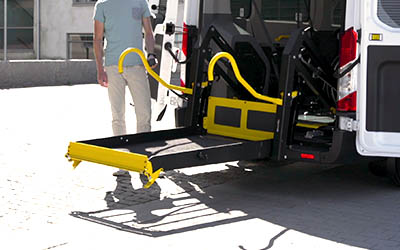

Mann senkt einen Aufzug, der am hinteren Ende eines Lieferwagens installiert ist

Sicherer Abstieg

Schwerkraft nach unten und elektrischer Strom nach oben, so funktionieren alle Lifte mit parallelen Doppelarmen von BraunAbility. Dank dieses Systems kann die Plattform unmöglich abstürzen. Selbst, wenn es einen plötzlichen Abfall des Hydraulikdrucks gibt und die Plattform maximal belastet ist, wird sie nur langsam zu Boden absinken.

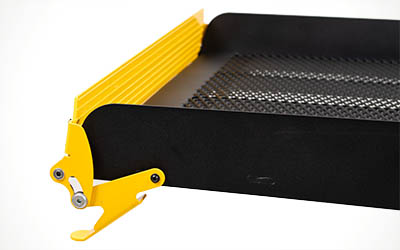

Vergrößern der Rollstopp-Funktion

Abrollsicherung

Eine Abrollsicherung ist ein wichtiges Sicherheitsmerkmal. Sie verhindert, dass ein Rollstuhl auf der Plattform versehentlich zu weit und von der Plattform rollt. Die Abrollsicherung auf der E-Serie ist mechanisch und wird angehoben, sobald die Plattform vom Boden abhebt.

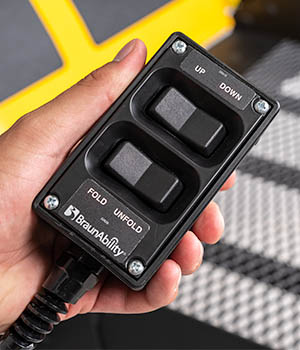

Hand hält eine Fernbedienung
Langlebige und intuitive Handbedienung

Die robuste Handbedienung ist stoßfest ausgelegt und verfügt über zwei Wippschalter, mit denen Sie alle Funktionen des Lifts steuern können: Zusammenklappen, aufklappen, auf und ab. Dank des Kunststoffkörpers greift sich die Handbedienung bei allen Temperaturen angenehm an.

Sie können den Lift der E-Serie auch mit Ihrem Smartphone über die BraunAbility Remote app steuern. Hierzu muss Ihr Lift mit dem BraunAbility Remote Empfänger-Set ausgestattet sein.
Mehr erfahren

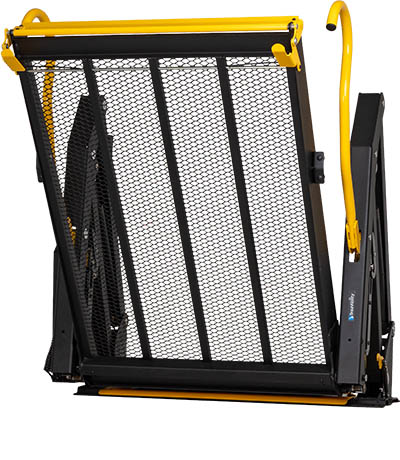

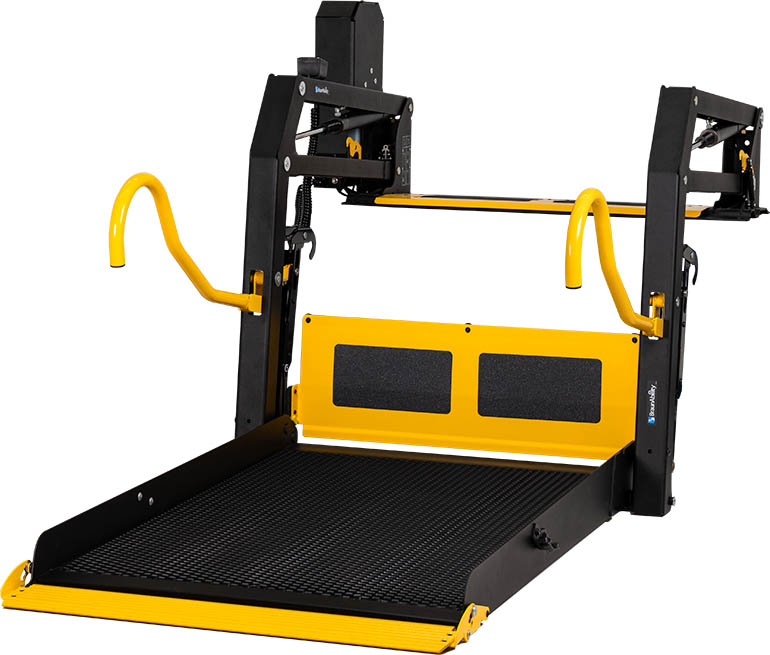

Solide Plattform der E-Serie

Aus Stahl

Wir fertigen die E-Serie mit dem gleichen bewährten Stahl, den wir in allen unseren Liften verwenden. Stahl ist zwar schwerer als Aluminium, hat aber zwei große Vorteile. Der erste besteht darin, dass Stahl sich nicht so stark biegt wie Aluminium. Dadurch ist ein Stahllift robuster und steifer. Um einen Aluminiumlift starr zu machen, müsste man sich für eine höhere Stärke entscheiden oder Verstärkungselemente einbauen. Dadurch steigt natürlich das Gewicht.

Der andere Vorteil gegenüber Aluminium betrifft die Ermüdungsrisse. Diese haben sich bei der Verwendung von Aluminium in Rollstuhlliften als ernstes Problem erwiesen. Vor allem bei Anwendungen, bei denen diese Lifte häufig verwendet werden.

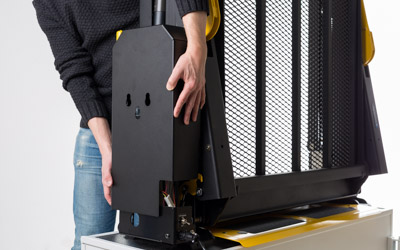

Mann, der die Seitenabdeckung des Aufzugs der E-Serie entfernt

Wartungsfreundlich

Man muss nur einen einzigen Verschluss abschrauben, um den Deckel der Pumpe anzuheben. So einfach ist es, auf das Innere des Pumpenmoduls zuzugreifen. Als zusätzlicher Vorteil dieser Deckelbauweise kann der Lift selbst näher an den Fahrzeugwänden montiert werden. Mit anderen Worten: platzsparendere Montage.

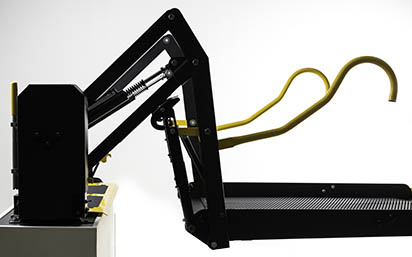

Seitenansicht eines Aufzugs der E-Serie

Überzeugendes Kick-out

Das Kick-out ist die Reichweite der Liftplattform. Konkreter ist die Entfernung zwischen der Basis des Lifts und der Plattform gemeint. Das großzügige Kick-Out der E-Serie bedeutet mehr Freiraum um die Stoßstange und ermöglicht den Einbau in noch mehr Fahrzeugen.

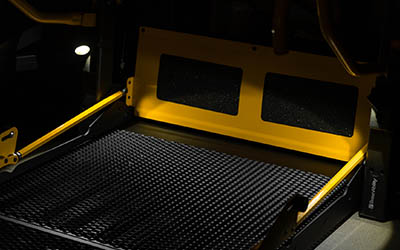

Beleuchtete Rollstuhlliftplattform

Beleuchtungskit

Wenn die E-Serie bei schwachem Licht verwendet wird, leuchtet unser optionales Beleuchtungskit die Plattform aus und bietet Bediener, Nutzer und allen Umstehenden optimale Sichtverhältnisse.

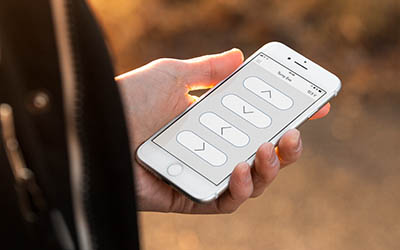

Smartphone in der Hand einer Person

Bluetooth Remote-App

Mit dem Bluetooth®-Empfänger als Sonderzubehör können Sie den Lift der E-Serie über das Smartphone steuern. Die Remote-App ist einfach zu bedienen und bildet eine hervorragende Ergänzung der ursprünglichen Handsteuerung.

Auf hohe Produktqualität geprüft

Für BraunAbility-Rollstuhllifte dagegen gilt unternehmensintern schon seit Jahrzehnten ein Sollwert von 32.000 Zyklen und die E-Serie ist keine Ausnahme. Darüber hinaus haben wir unser Bestes getan, den Lift unter simulierten Realbedingungen zu testen. Wir haben die Schweißnähte der Grundplatte durch Tests auf festen und biegsamen Böden maximalen Belastungen unterzogen.



Die Zahl 32.000 und zwei runde Pfeile symbolisieren einen Zyklus

Zyklustest

Thermometer

Klimatest

Die Buchstaben EMV

EMV-Test

Symbol eines Autos, das Crash-getestet wird

Crashtest

Symbol eines Schraubendrehers und eines Schraubenschlüssels in x-Position

Universales Einbauset

Die E-Serie wird mit einem universellen Einbauset geliefert. Alles, was bei der Installation des Lifts benötigt wird, ist inbegriffen - von hochfesten Befestigungsbolzen und Unterlegscheiben bis hin zu allen Stromkabeln, die Sie benötigen könnten, und dazu ein Schutzschalter, damit das Ganze sicher ist.

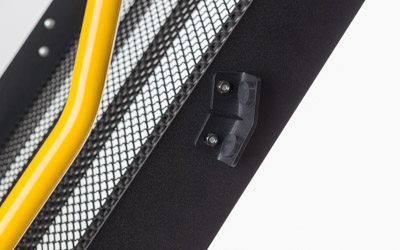

Vergrößern Sie die lautlosen Crash-Schutzklammern

Leiser Aufprallschutz

Ein neues Merkmal der E-Serie ist die Anordnung der Aufprallschutzklammern. Sie befinden sich nun außerhalb der Plattform. Die Aufprallschutzklammern sind verstellbar und mit Gummipolstern versehen, die zur Senkung des Vibrationsgeräuschs bei der Fahrt beitragen. Ein wesentliches, aber diskretes Merkmal, das nicht im Weg steht, wenn es nicht gebraucht wird.

E-1300 Folding

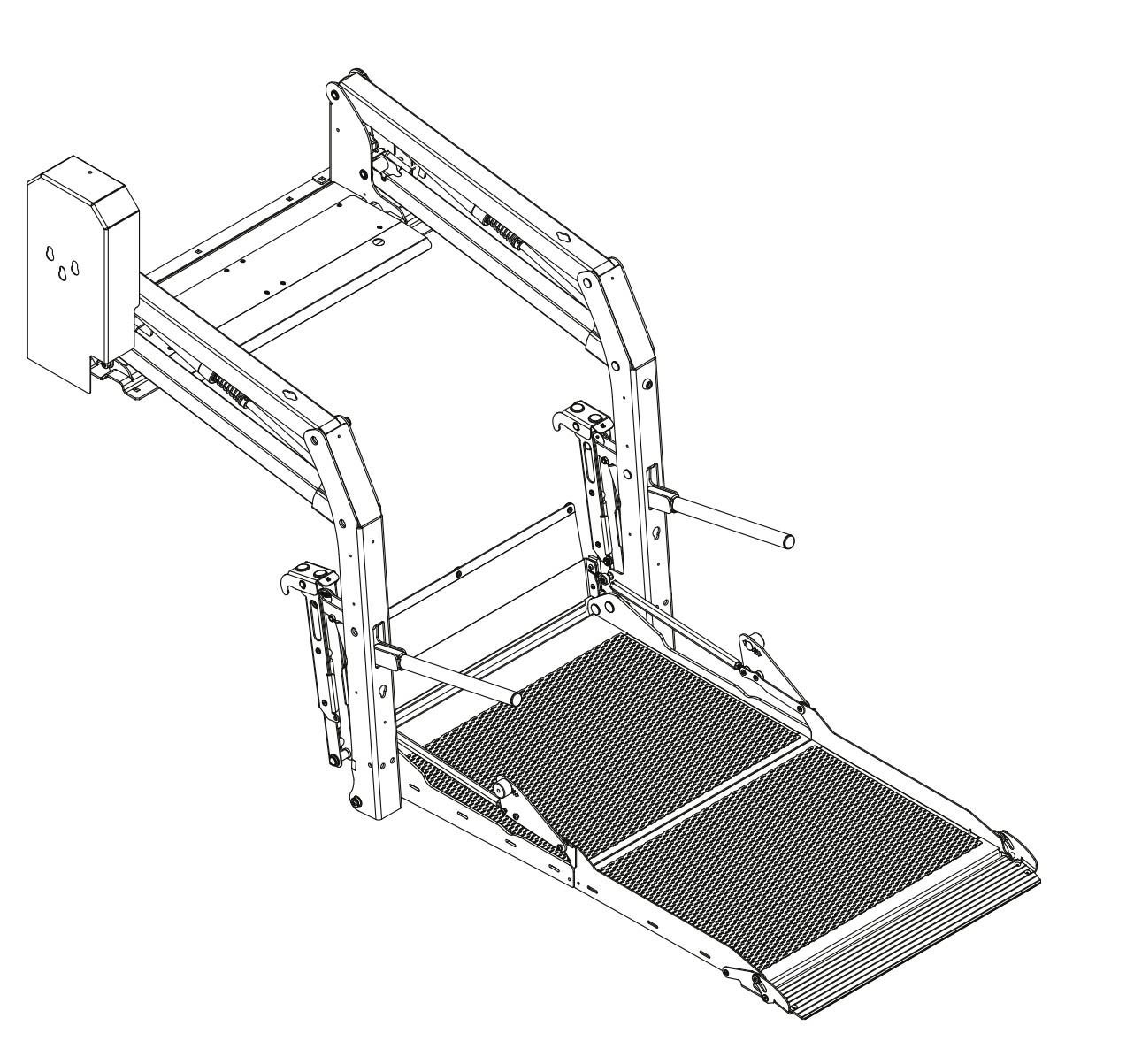

Abbildung einer E-1320-Faltung

Abmessungen

Plattformbreite 740 mm
Plattformlänge 1300 mm
Gesamthöhe 1100 mm
Gesamtbreite 1100 mm
Gesamttiefe 433 mm
Hubhöhe 800 mm
Türbreite erforderliche 980 mm
Türhöhe erforderlich 1120 mm

Gewichtsangaben

Tragfähigkeit 400 kg
Eigengewicht 133 kg
Liefergewicht 164 kg

Pumpenmodul

Antriebsseite
Von außen gesehen
Links oder Rechts
E-1500 Folding

Abbildung eines E-1500 Faltlifts

Abmessungen

Plattformbreite 860 mm
Plattformlänge 1500 mm
Gesamthöhe 1100-1360* mm
Gesamtbreite 1220 mm
Gesamttiefe 433 mm
Hubhöhe 800 mm
Türbreite erforderliche 1100 mm
Türhöhe erforderlich 1120-1380* mm

Gewichtsangaben

Tragfähigkeit 400 kg
Eigengewicht 146 kg
Liefergewicht 177 kg

Pumpenmodul

Antriebsseite
Von außen gesehen
Links oder Rechts

*Die Gesamthöhe kann durch Verkürzen der Handläufe verändert werden.

E-1050 Split

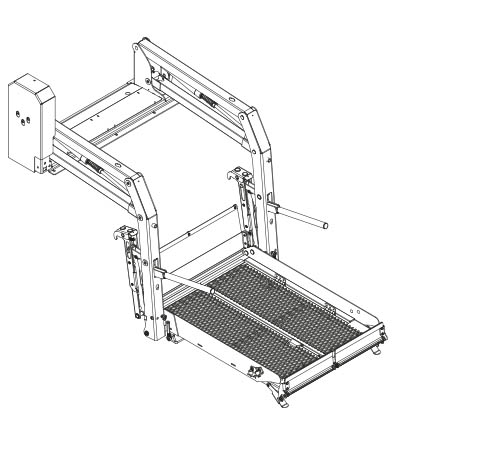

Abbildung eines E-1050-Split

Abmessungen

Plattformbreite 740 mm
Plattformlänge 1050 mm
Gesamthöhe 1150 mm
Gesamtbreite 1085 mm
Gesamttiefe 475 mm
Hubhöhe 800 mm
Türbreite erforderliche 965 mm
Türhöhe erforderlich 1170 mm

Gewichtsangaben

Tragfähigkeit 400 kg
Eigengewicht 137 kg
Liefergewicht 168 kg

Pumpenmodul

Antriebsseite
Von außen gesehen
Links oder Rechts
E-1320 Split

Abbildung eines E-1320-Split

Abmessungen

Plattformbreite 860 mm
Plattformlänge 1320 mm
Gesamthöhe 1420 mm
Gesamtbreite 1195 mm
Gesamttiefe 545 mm
Hubhöhe 800 mm
Türbreite erforderliche 1085 mm
Türhöhe erforderlich 1440 mm

Gewichtsangaben

Tragfähigkeit 400 kg
Eigengewicht 149 kg
Liefergewicht 180 kg

Pumpenmodul

Antriebsseite
Von außen gesehen
Links oder Rechts
E-1050 Solid

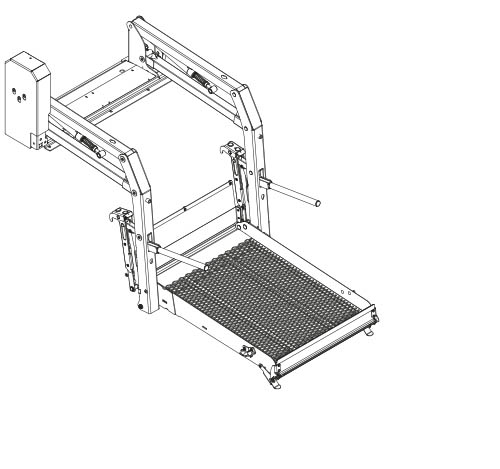

Abbildung eines E-1050 Solid Lift

Abmessungen

Plattformbreite 740 mm
Plattformlänge 1050 mm
Gesamthöhe 1150 mm
Gesamtbreite 1085 mm
Gesamttiefe 350 mm
Hubhöhe 800 mm
Türbreite erforderliche 965 mm
Türhöhe erforderlich 1170 mm

Gewichtsangaben

Tragfähigkeit 400 kg
Eigengewicht 124 kg
Liefergewicht 155 kg

Pumpenmodul

Antriebsseite
Von außen gesehen
Links oder Rechts
E-1320 Solid

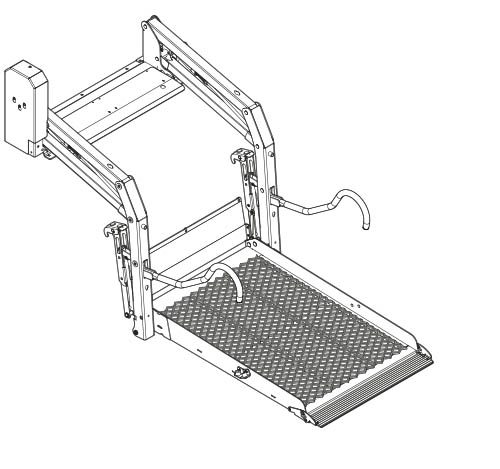

Abbildung eines E-1320 Solid Lift

Abmessungen

Plattformbreite 860 mm
Plattformlänge 1320 mm
Gesamthöhe 1420 mm
Gesamtbreite 1195 mm
Gesamttiefe 340 mm
Hubhöhe 800 mm
Türbreite erforderliche 1085 mm
Türhöhe erforderlich 1440 mm

Gewichtsangaben

Tragfähigkeit 400 kg
Eigengewicht 137 kg
Liefergewicht 168 kg

Pumpenmodul

Antriebsseite
Von außen gesehen
Links oder Rechts
E-1500 Solid

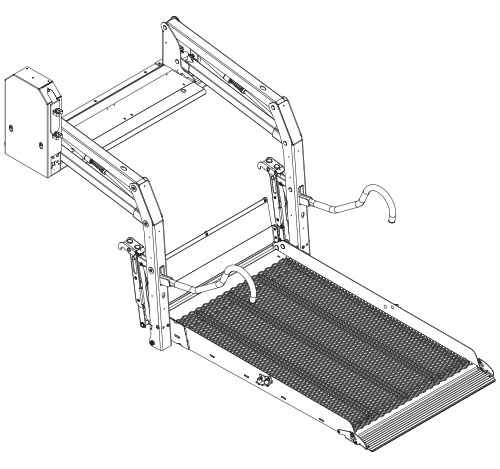

 Abbildung eines E-1500 Solid Lift

Abmessungen

Plattformbreite 900 mm
Plattformlänge 1500 mm
Gesamthöhe 1600 mm
Gesamtbreite 1260 mm
Gesamttiefe 433 mm
Hubhöhe 800 mm
Türbreite erforderliche 1140 mm
Türhöhe erforderlich 1620 mm

Gewichtsangaben

Tragfähigkeit 400 kg
Eigengewicht 144 kg
Liefergewicht 175 kg

Pumpenmodul

Antriebsseite
Von außen gesehen
Rechts


Tests

Zyklustest bestanden (32.000 Zyklen)
Crashtest bestanden
Klimatest bestanden
EMV-Test bestanden
Typ bestanden (E5)

Normen

EN 1756-konform
ECE R-10-konform
REACH-konform
GADSL-konform
RoHS-konform
3TG-konform

  Kompatibel mit unserer Remote App und Carodoor
